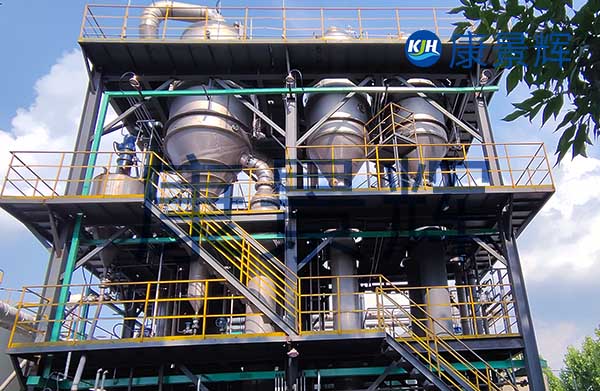

1.硫酸鈉三效濃縮系統概述

本方案設計一套三效蒸發濃縮系統，用于處理日產量25噸、初始濃度10%的硫酸鈉（Na?SO?）溶液，目標濃縮至30%以上，便于后續結晶或干燥處理。該系統采用逆流蒸發工藝，結合強制循環蒸發器，以提高傳熱效率并防止結垢。

2.硫酸鈉三效濃縮系統設計參數

處理量：25t/d（約1042kg/h）

進料濃度：10%Na?SO?

出料濃度：≥30%Na?SO?

蒸發水量：~16.67t/d（約695kg/h）

加熱方式：蒸汽加熱（一效）

熱源溫度一效：~120℃（0.2MPa飽和蒸汽）

末效真空度0.08~0.09MPa

系統能耗~0.35kg蒸汽/kg水（理論值）

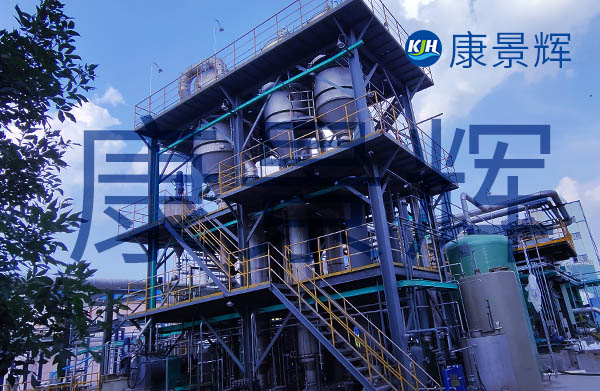

3.硫酸鈉三效濃縮系統工藝流程

3.1進料與預熱

原料液（10%Na?SO?）經板式換熱器預熱至70~80℃，利用二效、三效的二次蒸汽余熱，提高熱效率。

預熱后物料進入三效蒸發器，采用逆流進料方式（三效→二效→一效），以降低沸點升高的影響。

3.2蒸發濃縮

一效蒸發器（強制循環型）：

采用0.2MPa飽和蒸汽（~120℃）加熱，蒸發溫度控制在105~110℃。

強制循環泵確保高固含量物料流動，防止結垢。

二效蒸發器（降膜蒸發型）：

利用一效二次蒸汽（~95℃）作為熱源，蒸發溫度85~90℃。

三效蒸發器（降膜蒸發型+真空系統）：

采用真空蒸發（~0.08MPa），蒸發溫度65~70℃，降低沸點，減少熱能損耗。

3.3冷凝與真空系統

三效二次蒸汽進入混合冷凝器，采用循環冷卻水冷凝，不凝氣由真空泵抽除，維持系統負壓。

冷凝水可回收利用，降低系統水耗。

3.4濃縮液處理

濃縮后的30%Na?SO?溶液進入結晶釜或離心干燥系統，進一步加工成無水硫酸鈉。

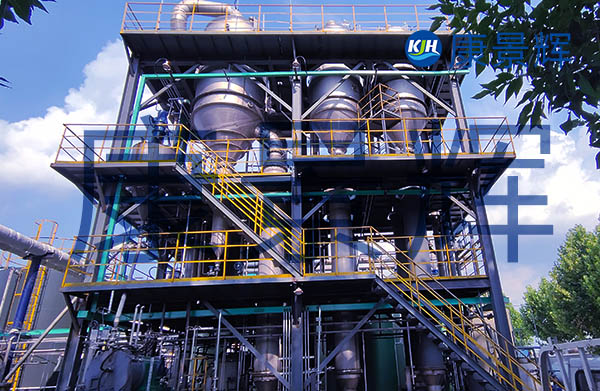

4.硫酸鈉三效濃縮系統選型

一效蒸發器：強制循環型，換熱面積15m2

二效蒸發器：降膜蒸發型，換熱面積20m2

三效蒸發器：降膜蒸發型+真空，換熱面積25m2

預熱器：板式換熱器，換熱面積5m2

冷凝器：管殼式冷凝器，換熱面積8m2

真空泵：水環式真空泵，抽氣量50m3/h

循環泵：耐腐蝕離心泵，流量10m3/h

5.硫酸鈉濃縮系統能耗與經濟性分析

蒸汽消耗：理論值約0.35kg蒸汽/kg水，實際運行約0.4~0.45kg/kg（考慮熱損失）。

電力消耗：主要來自循環泵、真空泵，總功率約15~20kW。

運行成本：按工業蒸汽價格200元/噸計算，每日蒸汽成本約1400~1600元。

本三效蒸發系統適用于25t/d、10%硫酸鈉溶液的濃縮，可穩定產出≥30%的濃縮液，具有能耗低、運行穩定、自動化程度高的特點。通過逆流蒸發+強制循環設計，有效防止結垢，提高傳熱效率，適用于化工、冶金等行業的高鹽廢水處理。
